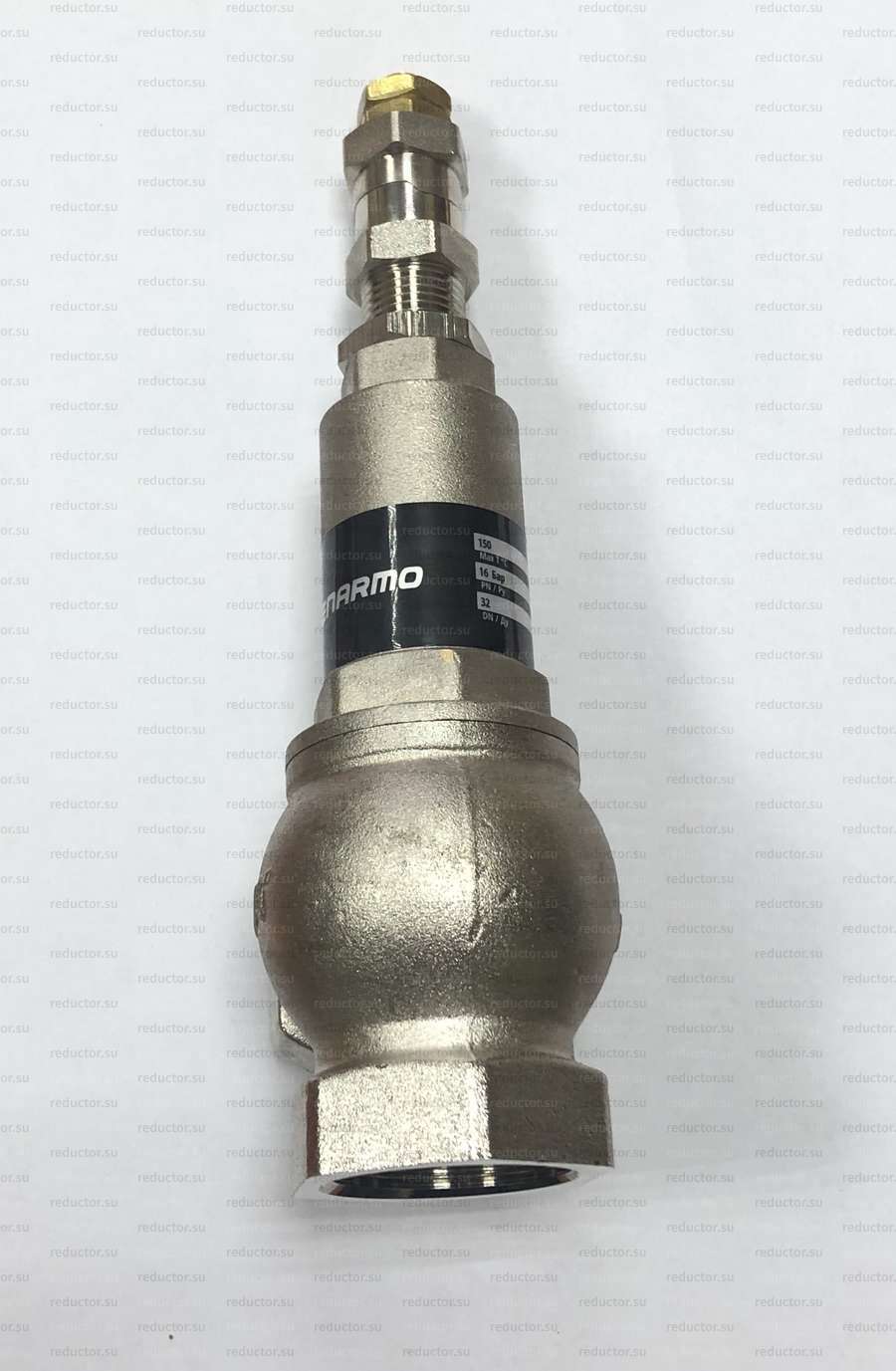

Клапан предохранительный с возможностью ручного открывания Benarmo Dn25 Pn16

Клапан Benarmo – это вид трубопроводной арматуры, отвечающий за защиту труб и сопутствующего оборудования. Клапан реагирует на изменения потока среды. При повышении давления в трубе или изменении направления движения клапан выпускает излишки среды, защищая корпус трубы от повреждений. Когда давление нормализуется, клапан закрывается.

По своей конструкции клапан Benarmo состоит из корпуса, крышки, регулирующих пружин и дополнительных элементов. Клапан является самым распространенным видом предохранительной арматуры благодаря простоте своего устройства, удобству при монтаже и использовании. Изобилие разновидностей клапанов, различающихся по назначению, размеру, материалу позволяет выбрать наиболее подходящую модель.

Назначение и область применения

Клапан Benarmo предназначен для сброса рабочей среды в атмосферу или в отводящий трубопровод при превышении настроечного давления. Клапан может применяться в качестве арматуры безопасности паровых и водогрейных котлов, компрессоров, сосудов, работающих под давления, напорных трубопроводов. В качестве рабочей среды может использоваться вода, водяной пар, гликолевые растворы (50%) и другие жидкие среды, нейтральные по отношению к материалам клапана. Клапан соответствует требованиям ГОСТ 12.2.085-2017, ГОСТ 24570- 81, гост 31294-2005. Клапан имеет безрычажное устройство принудительного открывания для проверки срабатывания и предотвращения залипания золотника. Давление настройки клапана может регулироваться.

Устройство и принцип работы изделия

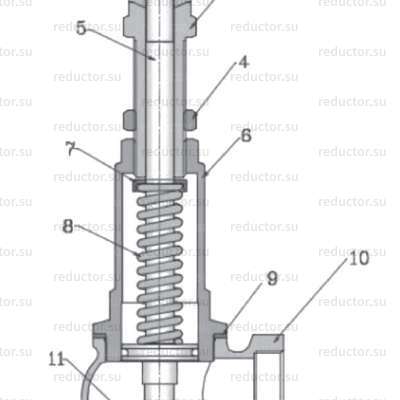

Клапан Benarmo состоит из корпуса, в котором расположен золотник (тарелка) с прокладкой.

Золотник через шток подпружинен пружиной, расположенной в стакане, защищающем пружину от внешних воздействий.

При помощи регулировочной втулки с контрящей гайкой можно регулировать степень предварительного сжатия пружины, изменяя положение упорной шайбы. Втулка принудительного открытия взаимодействует с волнообразной поверхностью торца регулировочной втулки, обеспечивая возможность принудительного сжатия пружины. Втулка удерживается на штоке парой гаек. Превышение давления настройки вызывает сжатие пружины и открытие золотника со сбросом среды через выходной патрубок.

Тарелка золотника центрируется с помощью крестообразной направляющей. Между стаканом и корпусом расположена уплотняющая прокладка.

В комплект поставки клапана Benarmo входит уплотнительное кольцо из EPDM, которое может быть установлено на тарелку штока для герметизации пружинной камеры.

Указания по эксплуатации и техническому обслуживанию

Клапан Benarmo должен эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик. Настройка клапана на необходимое давление срабатывания производится на гидравлическом стенде или на смонтированной системе при ее опрессовке. При этом срабатывание клапана необходимо проверить не менее 5 раз. Настроечное положение регулировочной втулки фиксируется затяжкой контрящей гайки. После затяжки гайки необходимо повторно произвести испытание клапана на срабатывание. В связи с изменениями физических свойств пружины с течением времени, перенастройку клапана следует проводить не реже, чем через 12 месяцев. Для принудительного открытия клапана («продувки») необходимо рожковым ключом соответствующего размера повернуть на 1/4 оборота втулку принудительного открытия. При этом следует принять меры против того, чтобы рабочая среда не вызвала термического воздействия на работника, окружающий персонал и электропроводку. Не допускается замерзание рабочей среды внутри клапана.

Условия хранения и транспортировки

Изделия должны храниться в упаковке изготовителя по условиям хранения 3 по ГОСТ 15150-69.

Транспортировка изделий должна осуществляться в соответствии с условиями 5 по ГОСТ 15150-69.

Возможные неисправности и способы их устранения

В нашем интернет-магазине вы можете купить клапан Benarmo по выгодной цене. Оформить заказ можно онлайн или по телефонам:

Комплект поставки: клапан Benarmo, технический паспорт.
