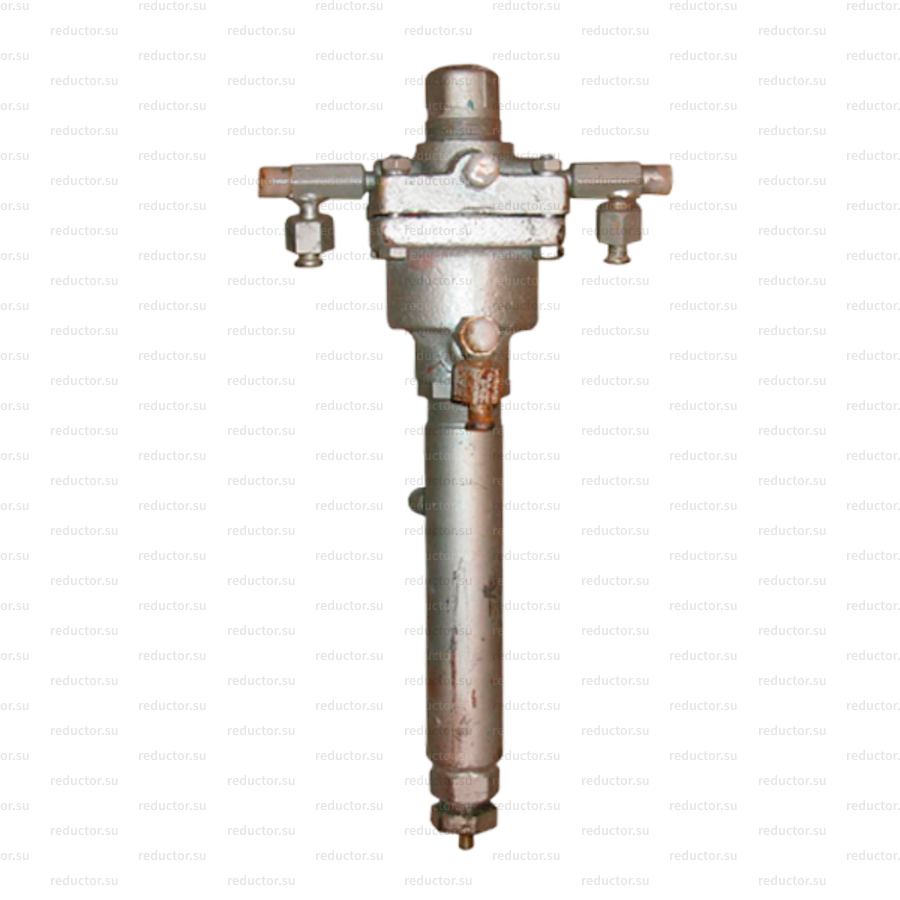

Регулятор РД-3М является управляющим устройством и предназначен для работы в комплекте с исполнительными устройствами (гидравлическими клапанами и регуляторами) и вспомогательными устройствами (импульсными клапанами ИК-25, ИК-3/10 и др.) для регулирования давления, расхода, уровня и перепада давлений жидких неагрессивных к материалам деталей регулятора сред на объектах теплоснабжения, водоснабжения, насосных станциях, ЦТП и других технологических объектах.
В комплекте с исполнительными устройствами РД-3М предназначен также для выполнения функции защиты (рассечки тепловых сетей на гидравлически изолированные зоны) при аварийном нарушении гидравлических режимов.
В нашем интернет-магазине вы можете купить регулятор РД-3М по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.
Регулятор выпускается в двух исполнениях
- как регулятор давления, имеет четыре диапазона настройки (0,01-0,1; 0,06-0,25; 0,1-0,6; 0,4-1,6) МПа.
- как регулятор перепада давлений, имеет четыре диапазона настройки (0,01-0,1; 0,06-0,25; 0,1-0,6; 0,4-1,6) МПа.
Конструктивные особенности
В приборе РД-3М успешно произведена модернизация узла управляющего клапана. Введена резьбовая посадка клапана по аналогии с прибором РД-3А и изменен крепеж стакана фильтра, в результате чего значительно улучшились эксплуатационные свойства изделия.
Технические характеристики
| Регулируемая среда |
Сетевая вода в системах теплоснабжения и горячего водоснабжения |
| Условное давление среды, Ру, МПа |
1,6 |
|
Температура:
регулируемой среды, °С
регулирующей среды, °С
|
До 180
До 150
|
| Пределы настройки, МПа |
0,01-0,1 |
0,06-0,25 |
0,1-0,6 |
0,4-1,6 |
| Зона нечувствительности: Зона н давления, перепада давлений, % от верхнего предела настройки уровня, мм вод.ст |
До 2,5
До 40
|
| Зона пропорциональности: давления, перепада давлений, % от верхнего предела настройки уровня, мм вод.ст. |
До 25
До 400
|
| Закон регулирования |
пропорциональный |
| Масса, кг |
Не более 9 |
| Габаритные размеры, мм |
500х245х175 |
Положение и способ монтажа
Регулятор устанавливается в вертикальном положении, прикрепляется к стене или стойке вблизи от исполнительного устройства с учетом удобства обслуживания и наименьшей длины соединительных линий.
В точке отбора импульсов на трубопроводе объекта регулирования, а также в точках забора и возврата рабочей среды, должна устанавливаться запорная арматура (запорный вентиль, кран шаровый и др.).
Монтаж прибора производится над исполнительным устройством, но не выше 1 метра.
Гарантии
Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию.
Срок консервации — 3 года.
Срок службы — не менее 10 лет.
Наработка на отказ — 100000 часов.
Преимущества регуляторов РД-3М
- работа под действием рабочей среды, без каких-либо посторонних источников энергии
- широкий диапазон настройки (0,01 — 1,6 МПа)
- обеспечение точной работы и повышение чувствительности регулирующих клапанов больших диаметров условного прохода
- ремонтопригодность, возможность послегарантийного обслуживания
Принцип работы
Принцип действия регулятора основан на перенаправлении потока рабочей среды, проходящей через основание регулятора, для подачи или сброса управляющего давления в рабочей камере гидропривода исполнительного устройства.
Перенаправление потока рабочей среды происходит за счет перемещений управляющего клапана РД-3М, который открывает и закрывает соответствующие проходные отверстия регулятора. Движение управляющему клапану передается через чувствительный элемент — сильфон или группу сильфонов.
Перемещения чувствительного элемента происходят при нарушении равновесия между усилием настроечной пружины и силой импульсного (измеряемого) давления на контрольном участке трубопровода, действующего на сильфон или группу сильфонов.

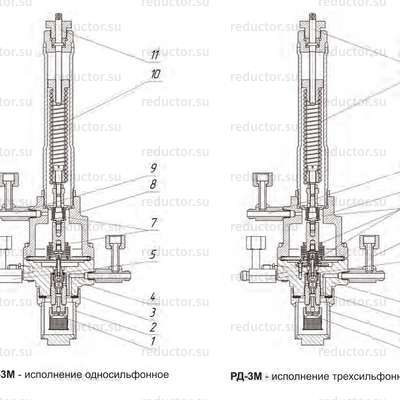

Устройство регулятора РД-3М
1 — фильтр, 2 — стакан, 3 — клапан управляющий, 4 — основание, 5 — штуцер Рупр, 6 — штуцер Рраб, 7 — группа сильфонов, 8 — камера импульсная, 9 — штуцер Римп(изм), 10 — пружина настроечная, 11 — винт настроечный.
